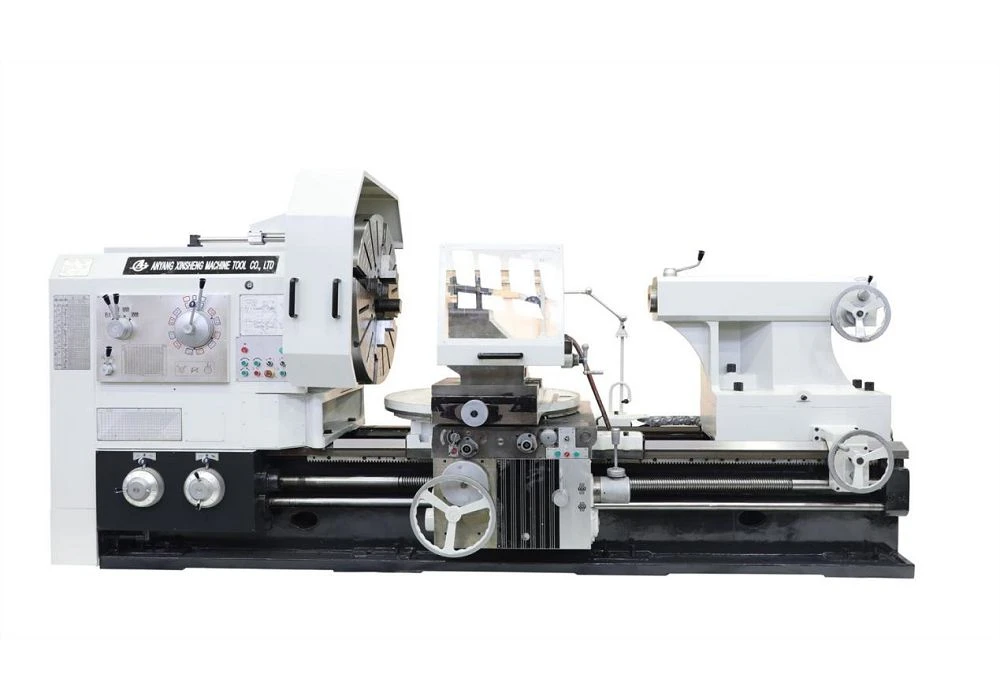

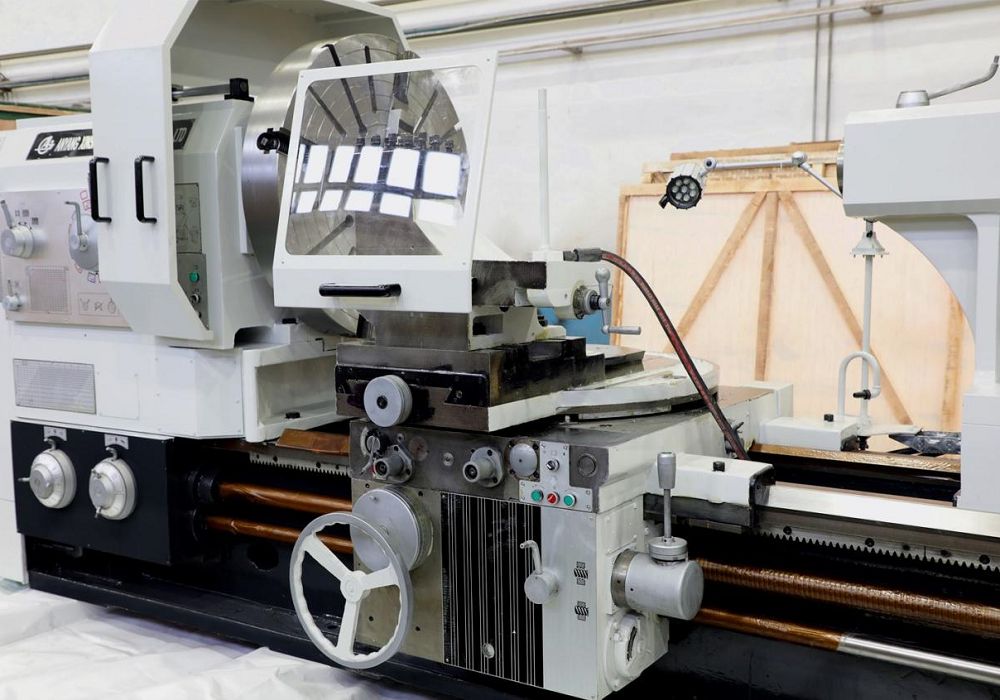

Inleiding tot draaibank met sferisch oppervlak

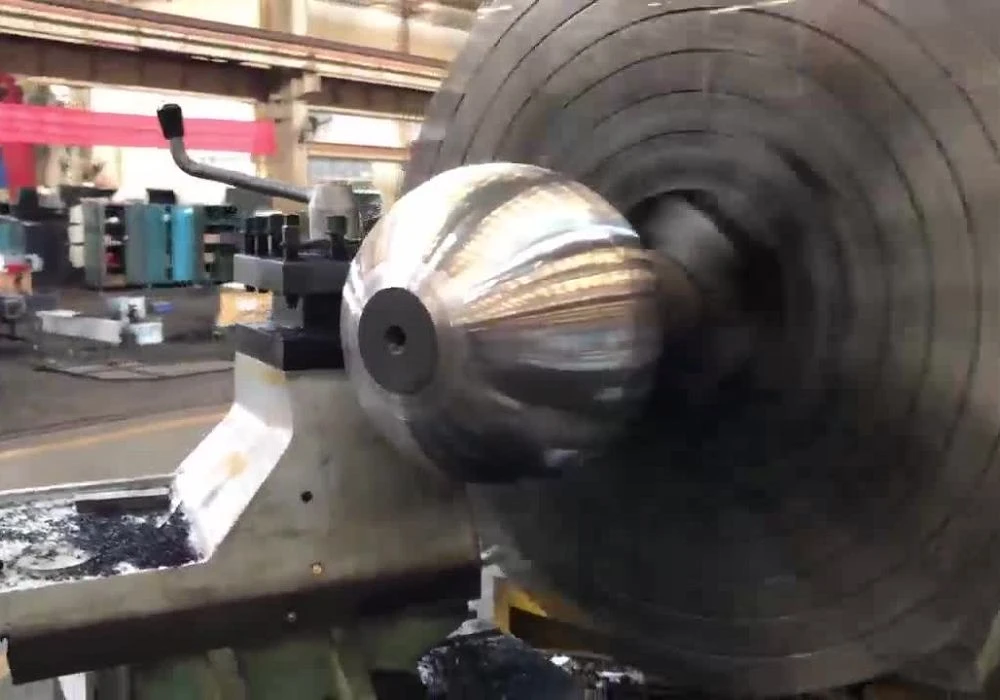

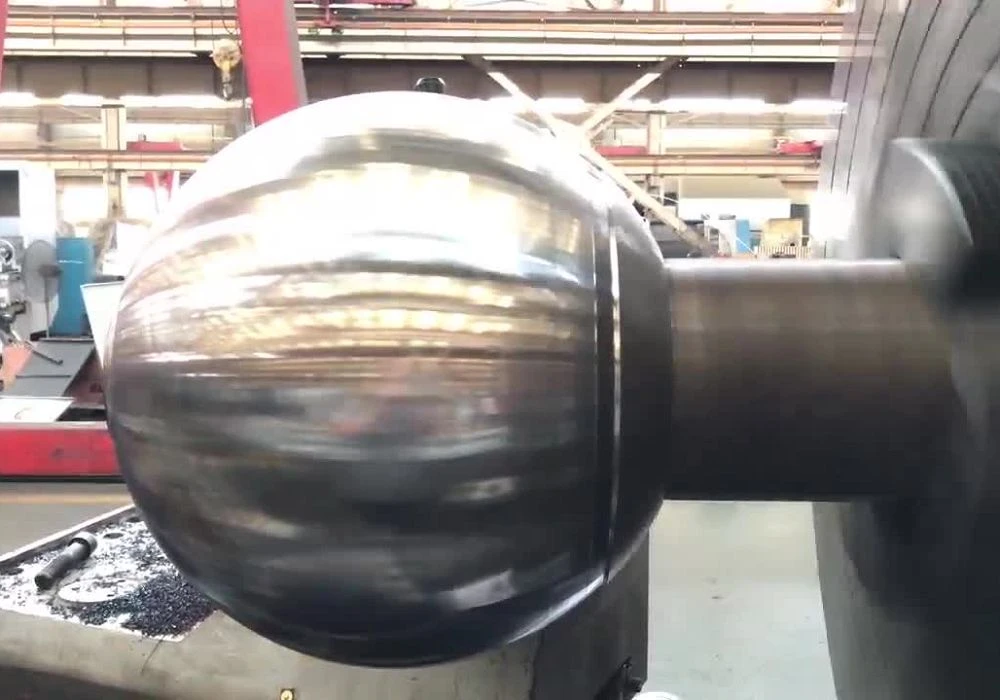

De boldraaibank wordt voornamelijk gebruikt voor het bewerken van de buitenoppervlakken van kogelkraankernen. De machine kan bolvormige diameters van 550 mm tot 1800 mm verwerken. De machine kan voorbewerkingen, semi-nabewerkingen en nabewerkingen uitvoeren, inclusief slijpen.
Het bed is voorzien van rechthoekige geleidingen, die uitstekende stabiliteit en hoge stijfheid bieden. De spil heeft een drievoudige-ondersteuningsstructuur, die superieure stijfheid en hoge precisie garandeert, waardoor hij geschikt is voor-zware zaagwerkzaamheden.
Klanten kunnen speciale configuraties of aangepaste bestellingen kiezen op basis van de grootte en toepassing van de te bewerken werkstukken.
Parameters van draaibank met sferisch oppervlak
|
Item |
eenheid |
C6555 |
C6595 |
C65160 |
C65180 |
|
Max. Dia. van bolvormig |
mm |
550 |
900 |
1600 |
1800 |
|
Min. Dia. van bolvormig |
mm |
50 |
260 |
1000 |
1200 |
|
Dia. van spilgat |
mm |
100 |
130 |
100 |
100 |
|
Conus van het gat van de spil |
mm |
120 |
140 |
140 |
140 |
|
Aantal spiltoerentallen |
18 |
21 |
21 |
21 |
|
|
Bereik van spilsnelheden |
omw/min |
6-800 |
3.15-315 |
3.15-315 |
3.15-315 |
|
Omkeersnelheden van de spil |
omw/min |
11-838 |
3.5-291 |
3.5-291 |
3.5-291 |
|
Draaihoek van de gereedschapspaal |
. |
±90 |
±90 |
±55 |
±55 |
|
Hoofdstroom |
kW |
11 |
22 |
30 |
30 |
|
Gewicht |
t |
4.4 |
12 |
25.4 |
27.4 |
|
Lengte |
mm |
3725 |
4700 |
6120 |
6220 |
|
Breedte |
mm |
1280 |
2500 |
2620 |
2720 |
|
Hoogte |
mm |
1690 |
2000 |
2520 |
2620 |
Fouten bij het selecteren van sferische draaibankmodellen
|
Fout |
rechts |
|
Sferische oppervlaktebewerking kan eenvoudig worden uitgevoerd met behulp van een CNC-draaibank. |
De sferische interpolatiefunctie is onmisbaar. Zonder dit zou programmeren uiterst moeilijk zijn. |
|
De speciale boldraaibank is te duur. Het kan worden gedaan door middel van programmeren op een gewone draaibank. |
Kleine batches zijn mogelijk, maar wanneer de batchgrootte toeneemt, vertonen de efficiëntie en levensduur van het gereedschap een aanzienlijk verschil. |
|
Concentreer u gewoon op het vermogen van de hoofdas zonder rekening te houden met de stijfheid |
De snijkracht tijdens sferisch ruwdraaien is groot en onvoldoende stijfheid kan leiden tot trillingen en gereedschapsafwijkingen. |
|
Het negeren van de sferische functie van het numerieke besturingssysteem |
Het systeem ondersteunt geen sferische interpolatie en programmeren is een nachtmerrie. |
De kernlogica bij het selecteren van een werktuigmachine voor sferische oppervlaktebewerking:
1. Selecteer eerst het bewerkingsobject - Kogelkraan, kogelkop of groot bolvormig oppervlak? Het product bepaalt het type apparatuur.
01
2. Zorg ervoor dat het nauwkeurigheidsniveau - Normaal/precisie/ultra-precisie drie niveaus heeft. Verspil geen geld aan onnodige uitgaven.
02
3. Het numerieke besturingssysteem is cruciaal. - Heeft het een sferische interpolatiefunctie? Dit bepaalt de moeilijkheidsgraad van het programmeren.
03
4. De stijfheid mag niet worden aangetast - De bolvormige ruwe bewerking heeft een grote snijkracht, en onvoldoende stijfheid betekent dat er geen precisie kan worden bereikt.
04
5. Houd rekening met de batchgrootte en de omschakeling - Kies een speciaal model voor grote batches en gebruik dezelfde machine voor meerdere kleine batches.
05
