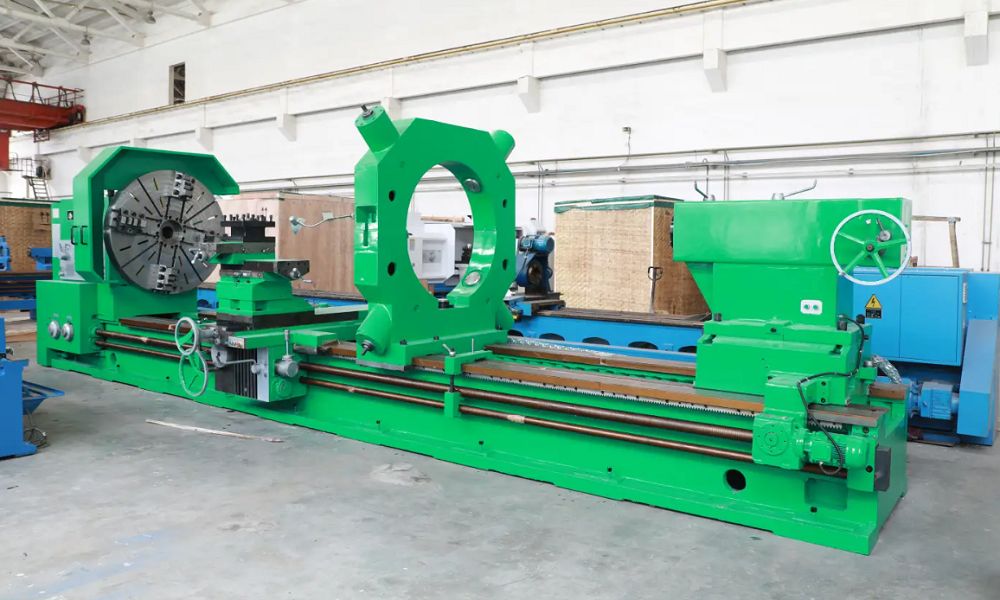

De draaibank met een draagvermogen- van 32 ton wordt ook wel heavy duty metaaldraaibank genoemd. Volgens zijn structuur kan het in twee typen worden verdeeld: horizontaal en verticaal. De belangrijkste ontwerpkenmerken zijn onder meer een extreem hoge stijfheid, een hoog-draagvermogen, een groot koppel, een sterke trillingsbestendigheid en een langdurig nauwkeurigheidsbehoud. Het is speciaal ontworpen voor grootschalige- zware snijbewerkingen van het type axiale/schijf/buis. Modelnummers zijn onder meer C61160, C61200, C61250, enz.
1. Kast en geleiderails (zware-fundering)
Het bed is gemaakt van hoogwaardig-grijs gietijzer, met harszandgietwerk + zandafdichting + secundaire veroudering om interne spanningen te elimineren en vervorming tegen te gaan.
Brede multi-geleiderails: 3 rechthoekige platte geleiderails, breedte 1600 mm+, groot contactoppervlak, sterke stijfheid; geleidingsrails worden afgeschrikt met gemiddelde frequentie (HRC50) + precisieslijpen, slijtvast-resistent en goed precisiebehoud.
Bodemspanenverwijdering + bescherming: ontwerp voor het verwijderen van spanen aan de onderkant, gecombineerd met een zachte geleiderail / geleidingsrails met statische druk, voorkomt dat ijzerspanen krassen, vermindert wrijving en verbetert de bewegingsstabiliteit.
2. Hoofdassysteem (koppel en precisiekern)
Zware- ondersteuning: Twee-/drie- ondersteuning, uitgerust met zware- dubbele- rij cilinderrollagers / precisie hoekcontactlagers, sterke weerstand tegen radiale / axiale belastingen.
Grote koppeloverdracht: aangedreven door DC/AC-servomotoren, elastische koppeling + meer-traps tandwielreductie, tandoppervlak afgeschrikt bij hoge frequentie + randslijpen; Met een breed snelheidsbereik (0,8–160 tpm) kan het uitgangskoppel tienduizenden Newton-meters bereiken.
Afdichting en smering: Krachtige oliesmering in de hoofdaskast + labyrintafdichting, voorkomt olielekkage en stof, geschikt voor continu zwaar zagen.
Groot doorgaand gat: Diameter hoofdasgat 100–130 mm, geschikt voor lange assen / grote staven.
3. Gereedschapssteun en slede (snijuitvoering)
Gereedschapssteun met drie- lagen: grote slede + horizontale slede + bovenste gereedschapssteun, gietijzer met hoge-sterkte, geschikt voor zwaar snijden, grote snijkracht (maximaal 16.000 kgf).
Hoge precisie-transmissie: longitudinale tandheugel + eliminatie van dubbele tandspeling, laterale kogelomloopspindel, hoge positionering / herhaalde positioneringsnauwkeurigheid.
Zachte geleiderail: de geleiderail van de sleepplaat is bekleed met kunststof, vermindert de wrijving, voorkomt kruipen en verbetert de soepelheid van de beweging.
4. Losse kop en middensteun (lange werkstuksteun)
Gesplitste zware- losse kop: bovenlichaam (mouw + middensteun) + onderlichaam (automatische snelle beweging + hydraulische vergrendeling); de huls is intern opgenomen, aangedreven door een onafhankelijke motor, kan de coaxialiteit aanpassen.
Zwaar uitgevoerde middensteun: meerdere rollen/hydraulische automatische centrering, ondersteunt lange assen/zware werkstukken, voorkomt doorzakken en handhaaft de coaxialiteit.
5. Vermogen en hydraulisch (rijden en bediening)
Hoofdmotor met hoog-vermogen: niveau van 45–75 kW, voldoet aan de vereisten voor zaagdiepte en voeding bij zwaar zagen.
Hydraulisch systeem: automatisch schakelen, geforceerde smering, vergrendeling van gereedschapssteun / losse kop, statische drukgeleiderails, betrouwbare acties, eenvoudig onderhoud.
6. Draag- en verwerkingscapaciteit (kernindicatoren voor 32 ton-niveau)
Top-tot-topbelasting-lager: 32 ton, geschikt voor grote smeedstukken / gietstukken / assen / schijven.
Grote draaidiameter: maximaal 1600–2000 mm op het bed, diameter bloemplaat 1600–2000 mm (optioneel).
Multi-functioneel snijden: draaiende buitencirkel / binnengat / eindvlak, kotteren, conisch oppervlak, bolvormig oppervlak, metrische / imperiale / modulaire schroefdraden, geschikt voor complexe zware onderdelen.
7. Precisie en stabiliteit (precisie behouden bij zwaar zagen)
Eindige-elementenoptimalisatie: Topologische optimalisatie van belangrijke componenten (bed, kolom, dwarsbalk) om de dynamische / statische stijfheid te verbeteren.
Anti-trillingsontwerp: structuur met hoge stijfheid en dempende materialen, onderdrukken zware snijtrilling, zorgen voor oppervlaktekwaliteit.
Thermische stabiliteit: geforceerde smering + warmteafvoerontwerp, controle van thermische vervorming, stabiele verwerkingsnauwkeurigheid gedurende lange perioden.
8. Bediening en veiligheid (menselijke-machine en bescherming)
Loopbrug + hangend knopstation: eenvoudige bediening en veilig.
Beveiliging en vergrendeling: volledig gesloten / semi{0}}gesloten bescherming, noodstop, overbelastingsbeveiliging, slaglimiet.
Parameters van zware metalen draaibank
|
Artikelen |
eenheid |
C61160/32 |
C61200/32 |
C61250/32 |
|
Capaciteiten |
||||
|
Max.Swing dia.boven bed |
mm |
1600 |
2000 |
2500 |
|
Maximaal koppel van spantang |
kg.M |
8000 |
||
|
Max.werkstuklengte |
mm |
3000-20000 (aangepast) |
||
|
Zwaai over de wagen |
mm |
1250 |
1600 |
2200 |
|
Overspanning van de geleiding |
mm |
1600 |
||
|
Spindel |
||||
|
Spilsnelheid |
traploos |
|||
|
Spilsnelheid en bereik |
omw/min |
0.8-160 |
||
|
Conisch gat van de spil |
120 (conus 1:7) |
|||
|
Gezichtsklauwplaat D |
mm |
1600mmI\\1800mm\\2000mm |
||
|
Voer beweging |
||||
|
Voerbewegingsniveau |
mm/omw |
18 niveau |
||
|
Bereik van langsvoer |
0.125-48 |
|||
|
Bereik van kruisvoer en |
mm/omw |
0.063-24 |
||
|
Metrische draad |
mm |
2-40 |
||
|
Inch-draad |
mm |
1-14 |
||
|
Moduledraad |
mm |
1.5-20 |
||
|
Gereedschapspaal |
||||
|
Max.reis van dwarsslede |
mm |
725 |
725 |
800 |
|
Max. verplaatsing van bovenste slede |
mm |
600 |
||
|
Losse kop |
||||
|
Diameter van de staartveer |
mm |
300 |
||
|
Reizen van de losse kop |
mm |
300 |
||
|
Conisch gat van de schacht van de losse kop |
mm |
100 (conus 1:7) |
||
|
Algemene afmetingen |
||||
|
Lengte |
mm |
13577/15577/17577/21577 |
||
|
Breedte |
mm |
2479/2479/2515 |
||
|
Hoogte |
mm |
2280/2580/2655 |
||
|
Gewicht |
kg |
45000-60000 |
||

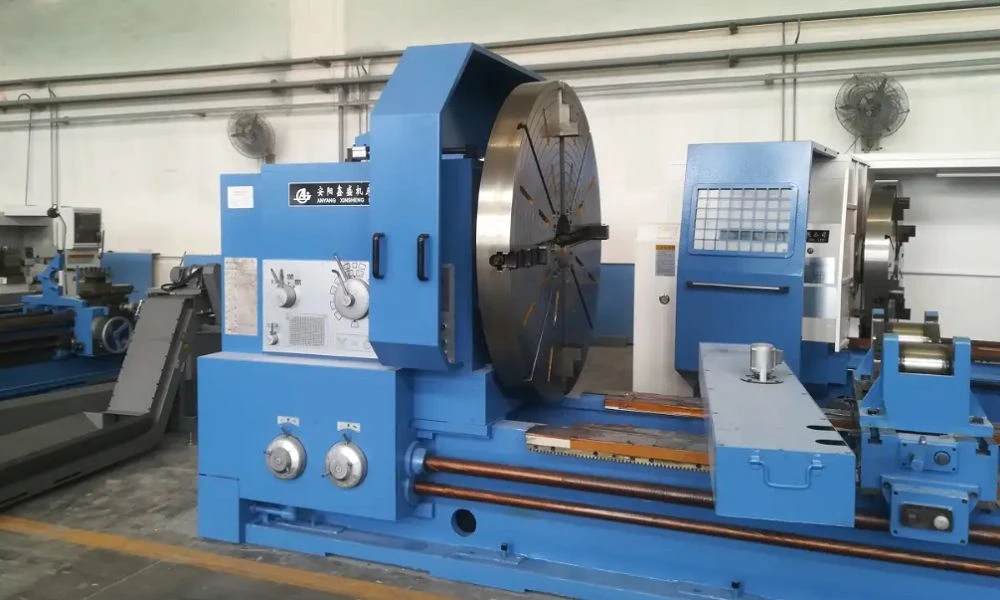

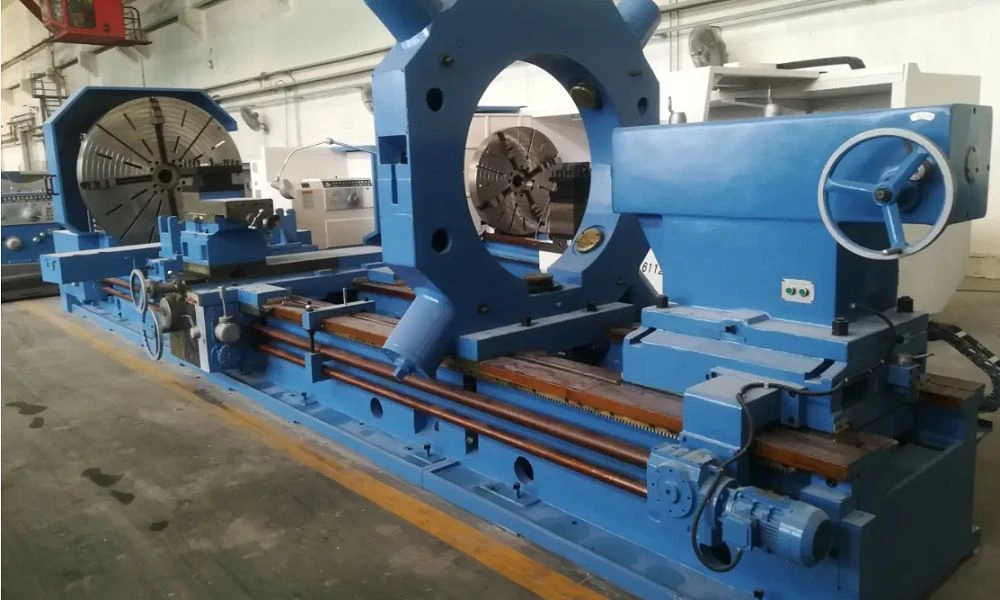

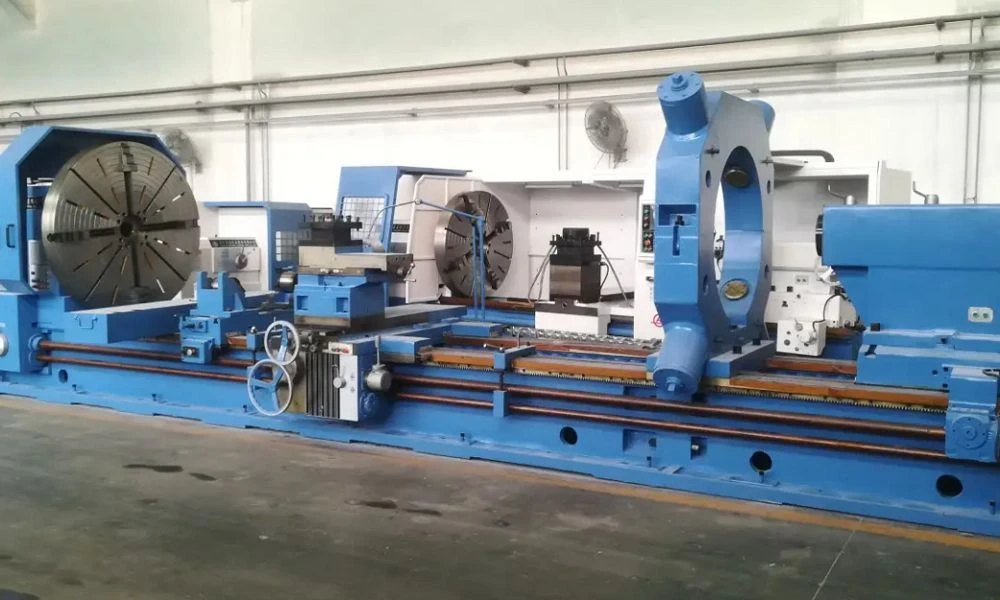

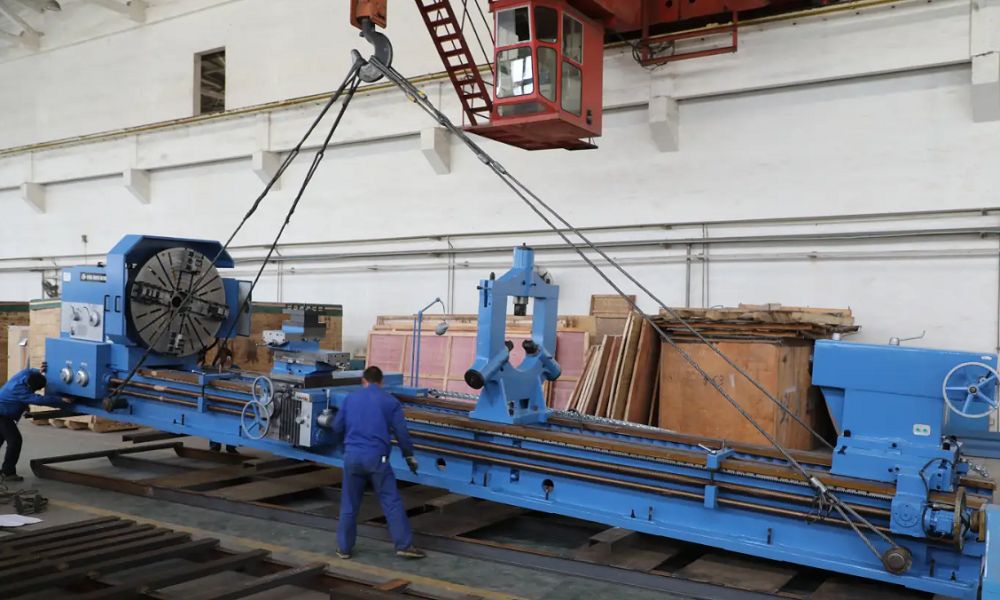

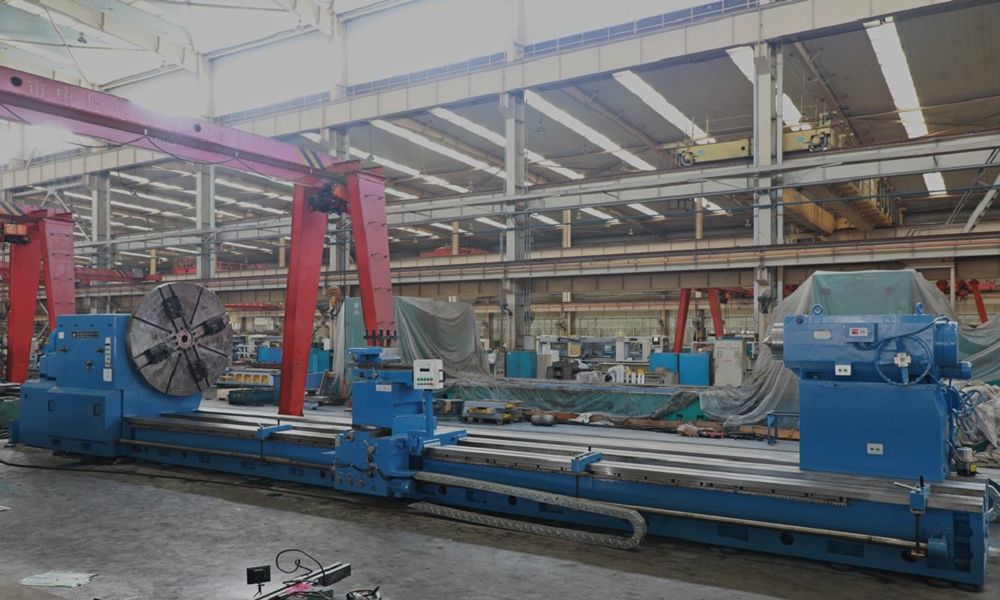

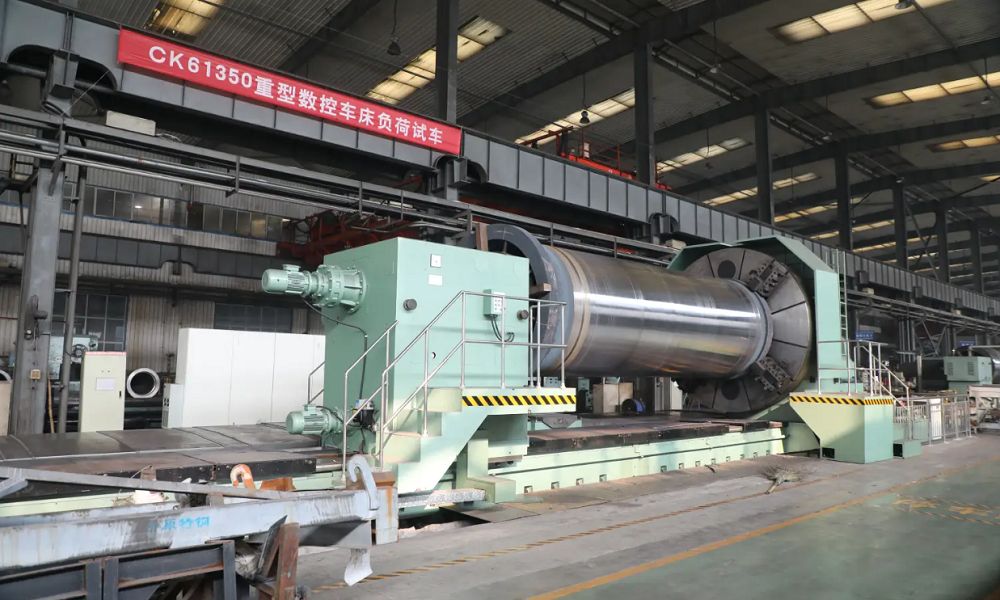

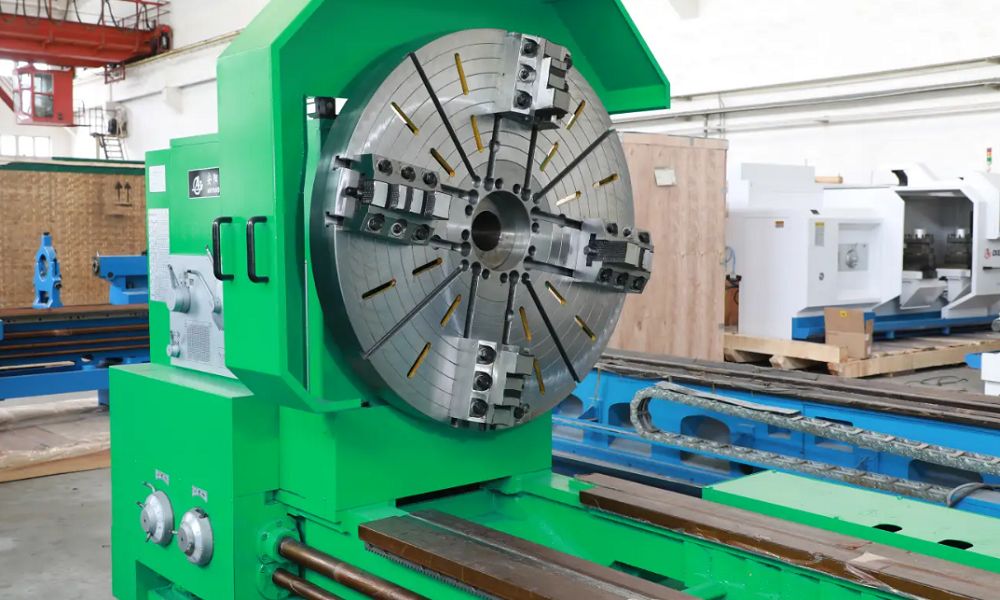

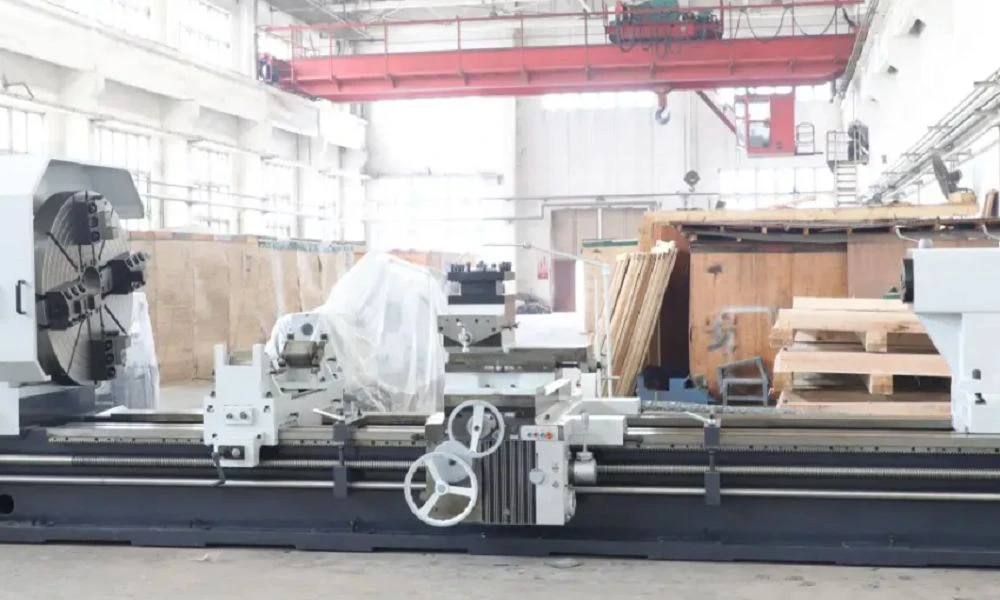

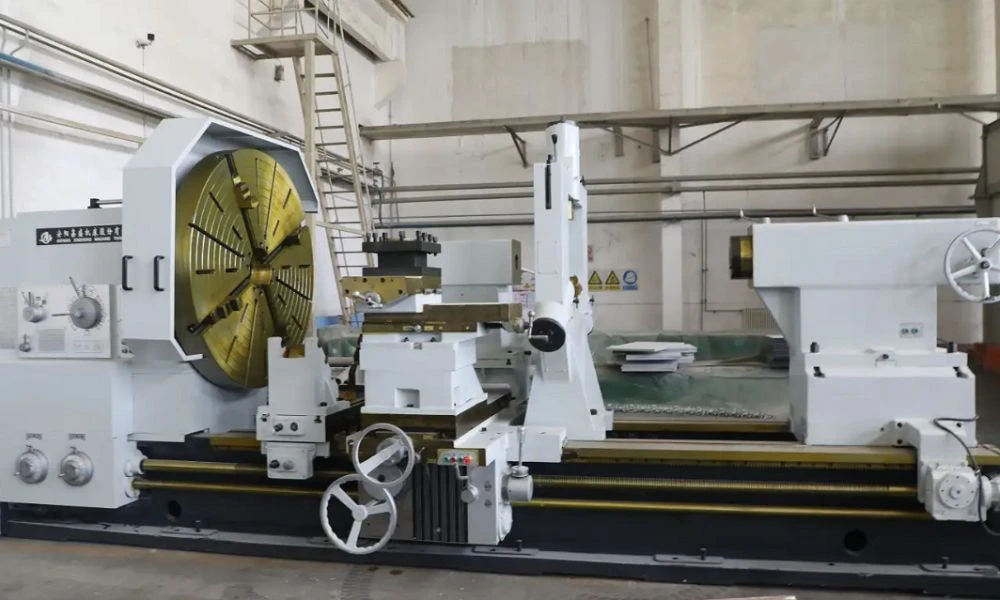

Het produceren van zicht
Certificering
Anyang XS kleine draaibank ontwerp en productie volgens ISO 9001, ISO14001, we waren ook eigenaar van de CE- en UL-certificeringen.
Tentoonstelling

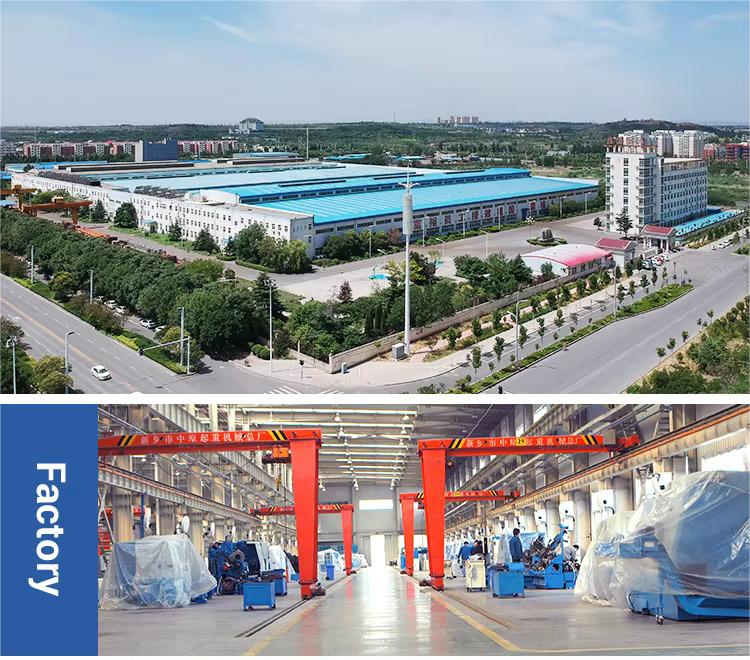

Bedrijfsintroductie
ANYANG XINSHENG MACHINETOOL CO., LTD. is gelegen in de stad ANYANG, provincie HENAN. Het werd opgericht in 1946. Door decennia van harde ijver is het uitgegroeid tot een van de grootste draaibankfabrikanten in China en de grootste producent van werktuigmachines in Control China. Anyang Xinsheng bestaat uit één CNC-draaibankproductiefabriek, één conventionele draaibankproductiefabriek en één gieterijfabriek. Het produceert meer dan 6000 sets grote en middelgrote- gereedschapsmachines per jaar. De producten worden voornamelijk gebruikt in de hoogwaardige en nieuwe technische industrie van machines, auto's, transport, petrochemie, luchtvaart, ruimtevaart, kransbescherming en informatie enz.
Het belangrijkste product dat het bedrijf produceert, zijn de conventionele draaibank uit de CW-serie, de conventionele draaibank voor zwaar gebruik uit de C-serie, de CK-serie, CKA-serie, CKJ-serie, QKA-serie, CNC-draaibank uit de AD-serie, CNC-frees- en bewerkingscentrum uit de MV-serie met 600 verschillende specificaties. De producten worden nationaal goed verkocht en geëxporteerd naar meer dan 30 landen en gebieden in de wereld.
Het bedrijf hanteert het managementprincipe -"wat de klant nodig heeft, is wat wij willen doen", en streeft voortdurend naar ontwikkeling. Anyang Xinsheng Machine Tool Co., Ltd. heeft de ISO9001-certificering voor kwaliteitsmanagementsysteem, de beroepsgezondheids- en veiligheidssysteemcertificering en de ISO14001-milieusysteemcertificering verworven.
